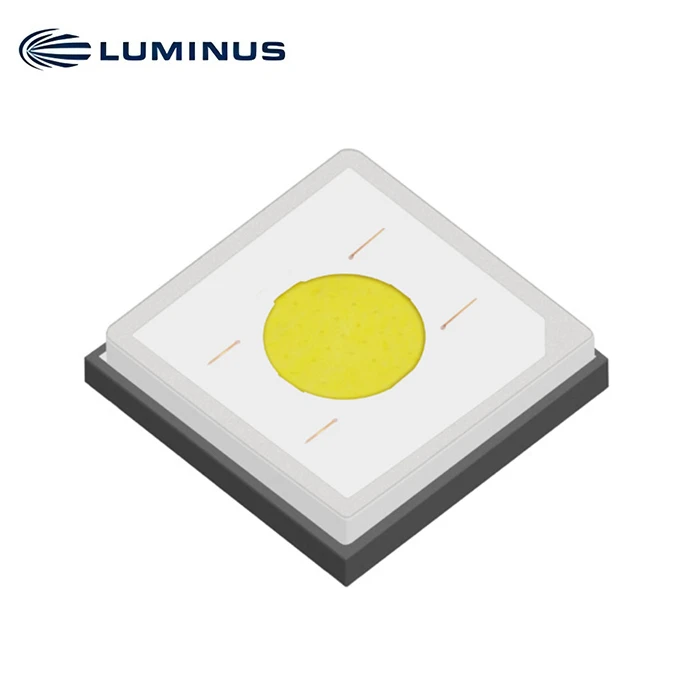

SFT-25R-WES-F

Світлодіоди садівництва

Послати повідомлення

Завантажити

Опис

Високопотужні білі світлодіоди SFT-25R-WES-F

особливості
Завдяки вдосконаленим технологіям мікросхеми та упаковки Luminus SFT-25R-W максимізує K-фактор кандела/люмен для високої оптичної ефективності при спрямованому освітленні:
• Маленький випромінювач забезпечує високу інтенсивність, велику відстань променя та малу оптику.
• Запатентований круглий випромінювач, у порівнянні з квадратним випромінювачем, забезпечує кращу рівномірність і вищу інтенсивність в плямах променя.
• Плоске вікно, у порівнянні з куполоподібною кришкою, дозволяє оптиці розташовуватися ближче до випромінювача для досягнення більшої інтенсивності та більшої відстані променя. Крім того, висока рівномірність кольору за кутом випромінювання завдяки технології Luminus phosphor-on-chip забезпечує чудову якість точкового світла.
• Розмір упаковки: 5050
• Максимальний струм приводу: 7,5 А
• Колірна температура: 5000K, 5700K, 6500K
• Індекс передачі кольору: мін. 70 (5000K, 5700K), тип.70 (6500K)
• Низький термічний опір: 0,7 град./Вт
• ANSI-сумісні контейнери кольоровості
• Електрично ізольований тепловий тракт
• 8 кВ HBM ESD рейтинг згідно ANSI/ESDA/JEDEC JS-001

Додатки
• Портативні світильники
• Велосипедні фари
• Транспортне освітлення
• Світлодіодні робочі фари
• Зовнішнє та проїждже освітлення
• Промислове освітлення

Номери деталей замовлення1

CRI	CCT	Світловий потік		кольоровість Набір контейнерів 3	Замовлення номерів деталей
		мінімум Бункер потоку 1	мінімум Flux²
Мін. 70	5000K	F8	610 лм	501	SFT-25R-WE50-F2-F8501
				502	SFT-25R-WE50-F2-F8502
		F9	640 лм	501	SFT-25R-WE50-F2-F9501
				502	SFT-25R-WE50-F2-F9502
	5700K	F8	610 лм	571	SFT-25R-WE57-F2-F8571
				572	SFT-25R-WE57-F2-F8572
		F9	640 лм	571	SFT-25R-WE57-F2-F9571
				572	SFT-25R-WE57-F2-F9572
Тип. 70 Мін. 65	6500K	F8	610 лм	651	SFT-25R-WS65-F2-F8651
				652	SFT-25R-WS65-F2-F8652
				703	SFT-25R-WS65-F2-F8703
		F9	640 лм	651	SFT-25R-WS65-F2-F9651
				652	SFT-25R-WS65-F2-F9652

Структура групування

Ящики світлового потоку1,2

Flux Bin	Об’єднання при 1500 мА			Корельований мінімальний потік (lm) @ Tj=85 ступінь 2
	T =85 ступінь 1 j		T =25 ступінь 1 j	700 мА	2000 мА	3000 мА	5000 мА	7500 мА
	мінімум Потік (лм)	Максимум Потік (лм)	мінімум Потік (лм)	700 мА	2000 мА	3000 мА	5000 мА	7500 мА
F7	580	610	650	290	737	1009	1450	1839
F8	610	640	683	305	775	1061	1525	1934
F9	640	680	717	320	813	1114	1600	2029
G1	680	720	762	340	864	1183	1700	2156
G2	720	760	806	360	914	1253	1800	2282

Відсіки прямої напруги3

Напруга Bin	Бінінг при 1500 мА, Tj=85 градус
Напруга Bin	Мінімальна напруга (В)	Максимальна напруга (В)
VJ	2.7	2.9
VK	2.9	3.1
ВЛ	3.1	3.3

Структура групування

Координати групування кольоровості

CCT	Кошик	CIEx	CIEy	Кошик	CIEx	CIEy	Кошик	CIEx	CIEy	Кошик	CIEx	CIEy
5000K	DA	0.3371	0.3490	БД	0.3376	0.3616	DC	0.3463	0.3687	DD	0.3451	0.3554
		0.3451	0.3554		0.3463	0.3687		0.3551	0.3760		0.3533	0.3620
		0.3440	0.3427		0.3451	0.3554		0.3533	0.3620		0.3515	0.3487
		0.3366	0.3369		0.3371	0.3490		0.3451	0.3554		0.3440	0.3427
	DH	0.3366	0.3369	DE	0.3381	0.3762	DF	0.3480	0.3840	DG	0.3440	0.3428
		0.3440	0.3428		0.3480	0.3840		0.3571	0.3907		0.3515	0.3487
		0.3429	0.3307		0.3463	0.3687		0.3551	0.3760		0.3495	0.3339
		0.3361	0.3245		0.3376	0.3616		0.3463	0.3687		0.3429	0.3307
5700K	CA	0.3215	0.3350	CB	0.3207	0.3462	CC	0.3290	0.3538	CD	0.3290	0.3417
		0.3290	0.3417		0.3290	0.3538		0.3376	0.3616		0.3371	0.3490
		0.3290	0.3300		0.3290	0.3417		0.3371	0.3490		0.3366	0.3369
		0.3222	0.3243		0.3215	0.3350		0.3290	0.3417		0.3290	0.3300
	CH	0.3222	0.3243	CE	0.3196	0.3602	CF	0.3290	0.3690	CG	0.3290	0.3300
		0.3290	0.3300		0.3290	0.3690		0.3381	0.3762		0.3366	0.3369
		0.3290	0.3180		0.3290	0.3538		0.3376	0.3616		0.3361	0.3245
		0.3231	0.3120		0.3207	0.3462		0.3290	0.3538		0.3290	0.3180
6500K	BA	0.3048	0.3207	BB	0.3028	0.3304	е	0.3115	0.3391	BD	0.3130	0.3290
		0.3130	0.3290		0.3115	0.3391		0.3205	0.3481		0.3213	0.3373
		0.3144	0.3186		0.3130	0.3290		0.3213	0.3373		0.3221	0.3261
		0.3068	0.3113		0.3048	0.3207		0.3130	0.3290		0.3144	0.3186
	BH	0.3068	0.3113	БУТИ	0.3005	0.3415	BF	0.3099	0.3509	BG	0.3144	0.3186
		0.3144	0.3186		0.3099	0.3509		0.3196	0.3602		0.3221	0.3261
		0.3161	0.3059		0.3115	0.3391		0.3205	0.3481		0.3231	0.3120
		0.3093	0.2993		0.3028	0.3304		0.3115	0.3391		0.3161	0.3059
7500K	АА	0.2950	0.297	АВ	0.2920	0.3060	AC	0.2984	0.3133	нашої ери	0.2984	0.3133
		0.2920	0.306		0.2895	0.3135		0.2962	0.3220		0.3048	0.3207
		0.2984	0.3133		0.2962	0.3220		0.3028	0.3304		0.3068	0.3113
		0.3009	0.3042		0.2984	0.3133		0.3048	0.3207		0.3009	0.3042
	AH	0.2980	0.2880	AE	0.2895	0.3135	AF	0.2962	0.3220	AG	0.3037	0.2937
		0.2950	0.2970		0.2870	0.3210		0.2937	0.3312		0.3009	0.3042
		0.3009	0.3042		0.2937	0.3312		0.3005	0.3415		0.3068	0.3113
		0.3037	0.2937		0.2962	0.3220		0.3028	0.3304		0.3093	0.2993

Абсолютні максимальні рейтинги

Параметр		символ	Значення		одиниця
			T =150 ступінь j	T =130 ступінь j
Прямий струм	мінімум	Якщо хв	0.1		A
	Максимум	Якщо макс	5.0	7.5
Струм перенапруги (t<10 ms, Duty Cycle < 10%)		I s	9.0		A
Зворотна напруга (Ir= 10 мА)		V r	5		V
Розсіювання потужності		PD	18	29	W
Температура з'єднання		T j	150		ступінь
Діапазон робочих температур		T опр	-40 до 100		ступінь
Діапазон температур зберігання		T stg	-40 до 100		ступінь
Стійкість до електростатичного розряду напруги ANSI/ESDA/JEDEC JS-001 (HBM)		ВЕСД	8		кВ
Стійкість до електростатичного розряду напруги ANSI/ESDA/JEDEC JS-002 (CDM)		VCDM	1		кВ

характеристики

Параметр		символ	Значення		одиниця
			WS	МИ
Індекс передачі кольору1 (Tj=85 градус )	мінімум	CRI	65	70
	Типовий	Vf хв	70	-
Пряма напруга (якщо =1500 мА, Tj=85 град.)	мінімум	Vf тип	2.7		V
	Типовий	Vf макс	2.9
	Максимум	2θ1/2	3.3
Кут огляду (FWHM)		2θ1/2	120		ступінь
Температурний коефіцієнт напруги		∂Vf/∂T	-1.4		мВ/градус
Електричний термічний опір (сполучення з точкою пайки)2		Rth JS elec	0.7		ступеня /Вт
