Опис

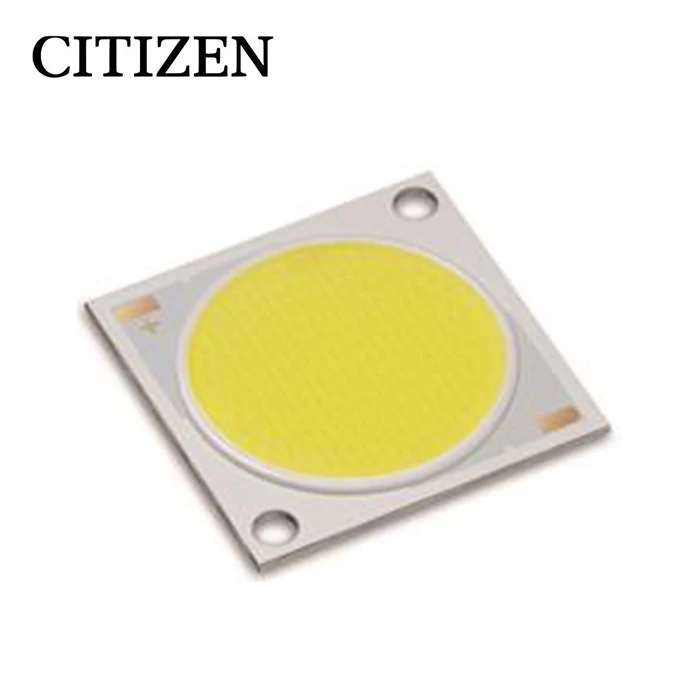

CITILED Standard COB Series Version9 Тип-Y,Ra90 Мін. Нижче модель BBL CLU04Q-1212E1
CITIZEN ELECTRONICS є піонером у виробництві світлодіодних пакетів типу COB для освітлення.
Маючи багаторічні знання, досвід і передові технології пакування, ми продовжуємо виробляти найякісніші та надійні продукти на ринку.
У новій серії Type-Y застосована інноваційна люмінофорна технологія, яка досягла революційно покращеної світлової ефективності порівняно зі звичайними продуктами без шкоди для високої продуктивності передачі кольору.
Тип-Y використовує загальну платформу з останнім стандартом Citizen COB серії Ver.9 і забезпечує високо{2}}якісне освітлення з-галузевим стандартним контуром упаковки та розміром LES.
Наші спеціальні світильники забезпечують покращене освітлення як для комерційних, так і для житлових приміщень.
особливості
・Механічні розміри: 28 × 28 × 1,4 (мм)
・Структура упаковки: мікросхема з алюмінієвою основою на платі
・Еталонна збірка: гвинт M3, роз’єм
・CRI (Ra): 90 хв.
・Номінальна CCT: 2700K, 3000K, 3500K (нижче BBL)
・Діапазон кольоровості: 3-ступінчастий еліпс. 2-ступінчастий еліпс.
・Термовий опір: 0,32C/Вт
・Максимальний струм приводу: 1920 мА
・Визнаний компонент UL (E358566)
・Відповідає RoHS
・Краще розташування матриці для оптики
・Широкий діапазон світлового потоку та висока ефективність
・Покращена щільність просвіту порівняно з попередньою версією
2-1. Електрооптичний символістиці
|
Код товару |
Іменний CCT |
CRI |
Світловий потік ( лм ) |
Ефективність (лм/Вт) |
вперед поточний (мА) |
Пряма напруга ( V ) |
Теплові опір Rj-c ( C/W ) |
|||||||
|
Ра |
R9 |
Tj85C |
Tc25C* |
|||||||||||
|
Хв. |
Хв. |
Хв. |
Тип. |
Тип. |
Тип. |
Хв. |
Тип. |
Макс. |
||||||
|
CLU04Q-1212E1-272H6Y2 |
2700K |
90 |
50 |
4,763 |
5,413 |
5,831 |
148 |
1,080 |
31.4 |
33.8 |
36.2 |
0.32 |
||
|
CLU04Q-1212E1-302H6Y3 |
3000K |
90 |
50 |
5,052 |
5,742 |
6,186 |
157 |
1,080 |
31.4 |
33.8 |
36.2 |
0.32 |
||
|
CLU04Q-1212E1-353H6Y4 |
3500K |
90 |
50 |
5,382 |
6,116 |
6,589 |
168 |
1,080 |
31.4 |
33.8 |
36.2 |
0.32 |
||
2-2. Абсолютний максимум Rоцінки
|
Параметр |
символ |
Рейтинг |
|
Вхідна потужність (Вт) |
пі |
77.0 |
|
Прямий струм (мА) |
Якщо |
1920 |
|
Зворотний струм (мА) |
Ir |
1 |
|
Робоча температура (C) |
Топ |
-40 ~ +100 |
|
Температура зберігання (C) |
Tst |
-40 ~ +100 |
|
Температура корпусу (C) |
Tc |
105 |
|
Температура з'єднання (C) |
Tj |
120 |
2-3. Характер кольоровостітеристика
|
Кольоровий регіон |
Іменний CCT |
Центральна точка ( x, y ) |
Овальний параметр |
||||
|
Велика вісь a |
Мала вісь b |
Еліпс Кут повороту θ |
|||||
|
3-крок |
2-крок |
3-крок |
2-крок |
||||
|
3-ступінчастий еліпс 2-ступінчастий еліпс |
2,700K |
( 0.4533 , 0.4007 ) |
- |
0.00516 |
- |
0.00274 |
57.28 |
|
3,000K |
( 0.4295 , 0.3940 ) |
- |
0.00556 |
- |
0.00272 |
53.17 |
|
|
3,500K |
( 0.4028 , 0.3828 ) |
0.00951 |
- |
0.00417 |
- |
52.97 |
|
