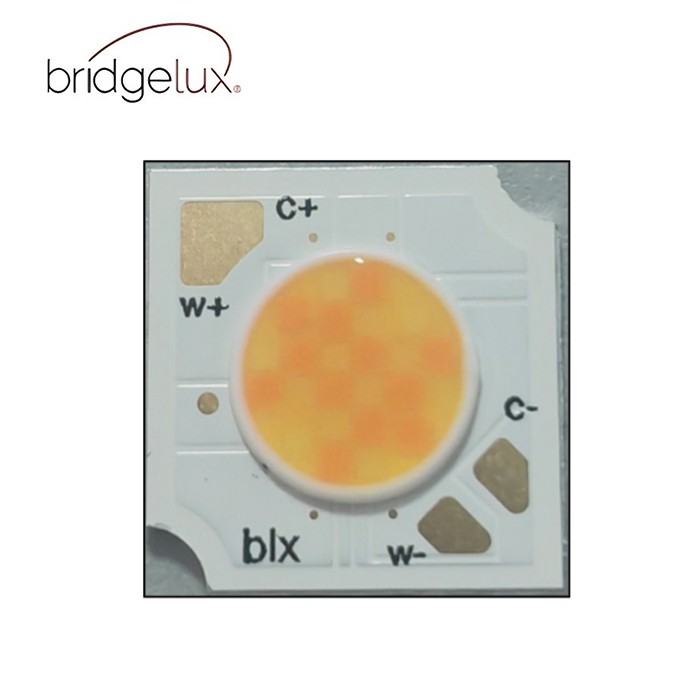

Серія Vesta® Tunable White HD TW 6mm Array, 90 CRI та ThriveTM
Bridgelux® Vesta® Series Tunable White HD TW 6mm Array, 90 CRI та ThriveTM
Опис
Bridgelux® Vesta® Series Tunable White HD TW 6mm Array, 90 CRI та ThriveTM
Масиви Bridgelux — це повністю розроблені пристрої, які забезпечують стабільну теплову та оптичну продуктивність на розробленій механічній платформі. Масиви включають кілька функцій для спрощення інтеграції та складання конструкції.
|
Сімейство продуктів |
Продукт |
Номер деталі |
Номер документа |
Розмір LES (мм) |
Тип. Потік (лм) |
Якщо (мА) |
Vf (V) |
Потужність (Вт) |
Ефективність (лм/Вт) |
Розмір підкладки (мм) |
Діапазон CCT (K) |
CRI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXRV Vesta TW | Vesta Tunable White HD 6 мм | BXRV-TR-2765G-06D0-A-3X | DS1751 | 7 | 1091 | 250 | 34.2 | 8.5 | 128 | 13.5x13.5 | 2700-6500 | 90 |
| BXRV Vesta TW | Vesta Tunable White HD 6 мм | BXRV-TR-2750S-06D0-A-3X | DS1751 | 7 | 915 | 250 | 34.2 | 8.6 | 106 | 13.5x13.5 | 2700-5000 | 90 |
| BXRV Vesta TW | Vesta Tunable White HD 6 мм | BXRV-TR-2757S-06D0-A-3X | DS1751 | 7 | 917 | 250 | 34.2 | 8.6 | 106 | 13.5x13.5 | 2700-5700 | Процвітати |
Таблиця 1:Керівництво з вибору, дані вимірювання (Tj=Tc=25 градус )
|
Номер деталі |
Іменний CCT 1 Tc=25 ступінь (K) |
Типовий CRI2 Tc=25 ступінь |
Іменний Драйв поточний на канал (мА) |
Типовий Vf 3 Tc=25 ступінь (V) |
Типовий потужність Tc=25 ступінь (W) |
Типовий Імпульсний Флюс3, 4, 5 Tc=25 ступінь (лм) |
Типовий Ефективність T =25 ступінь5 (lm/W) |
мінімум Імпульсний Флюс T =25 ступінь8 (лм) |
|
BXRV-TR-2765G-06D0-A-3X |
2700 |
90 |
250 |
34.2 |
8.5 |
866 |
101 |
779 |
|
6500 |
90 |
250 |
34.2 |
8.5 |
1091 |
128 |
982 |
|
|
BXRV-TR-2750S-06D0-A-3X |
2700 |
95,Процвітай |
250 |
34.4 |
8.6 |
710 |
83 |
639 |
|
5000 |
95,Процвітай |
250 |
34.5 |
8.6 |
915 |
106 |
823 |
|
|
BXRV-TR-2757S-06D0-A-3X |
2700 |
95,Процвітай |
250 |
34.4 |
8.6 |
710 |
83 |
639 |
|
5700 |
97,,Процвітай |
250 |
34.5 |
8.6 |
917 |
106 |
825 |
Таблиця 2:Керівництво з вибору, дані вимірювання (Tj=Tc=85 градус )
|
Номер деталі |
Іменний CCT 1 Tc=85 ступінь (K) |
Типовий CRI2 Tc=85 ступінь |
Іменний Драйв поточний на канал (мА) |
Типовий Vf 3 Tc=85 ступінь (V) |
Типовий потужність Tc=85 ступінь (W) |
Типовий Імпульсний Флюс3, 4, 5 Tc=85 ступінь (лм) |
Типовий Ефективність T =85 ступінь5 (lm/W) |
мінімум Імпульсний Флюс T =85 ступінь8 (лм) |
|
BXRV-TR-2765G-06D0-A-3X |
2700 |
90 |
250 |
33.1 |
8.3 |
753 |
91 |
677 |
|
6500 |
90 |
250 |
33.1 |
8.3 |
950 |
115 |
855 |
|
|
BXRV-TR-2750S-06D0-A-3X |
2700 |
96.5, Процвітай |
250 |
32.8 |
8.2 |
619 |
75 |
557 |
|
5000 |
97,Процвітай |
250 |
33.2 |
8.3 |
807 |
97 |
726 |
|
|
BXRV-TR-2757S-06D0-A-3X |
2700 |
96.5,,Процвітай |
250 |
32.8 |
8.2 |
619 |
75 |
557 |
|
5700 |
97,,Процвітай |
250 |
33.2 |
8.3 |
809 |
97 |
728 |
Таблиця 4:Типовий індекс передачі кольору та значення TM-30 при Tc =85 градуса
|
Іменний CCT1 |
Rf |
R g |
Ра |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
R7 |
R8 |
R9 |
R10 |
R11 |
R12 |
R13 |
R14 |
R15 |
|
2700K |
95 |
98 |
96.5 |
95 |
96 |
96 |
95 |
95 |
94 |
97 |
97 |
93 |
93 |
92 |
91 |
95 |
96 |
96 |
|
5000K |
95 |
98 |
97 |
95 |
95 |
95 |
95 |
95 |
95 |
96 |
95 |
91 |
92 |
92 |
92 |
95 |
95 |
95 |
|
5700K |
95 |
98 |
97 |
96 |
96 |
96 |
96 |
96 |
96 |
96 |
97 |
92 |
93 |
93 |
92 |
96 |
97 |
95 |
Таблиця 5:Типові значення ASD при Tc =85 град
|
Номінальний CCT |
РАС |
|
2700K |
9% |
|
5000K |
11% |
|
6500K |
11% |
Таблиця 6: Електричні характеристики
|
Номер деталі |
CCT Канал (K) |
Іменний Драйв поточний (мА) |
вперед Напруга Пульсовий, Тc = 25ºC (V) 1, 2, 3 |
Типовий тем- температура Коефіцієнт вперед Напруга 4 ∆Vf/∆Tc (мВ/ºC) |
Вибір драйвера Напруги6 (V) |
|||
|
мінімум |
Типовий |
Максимум |
||||||
|
Vf Хв. Гаряче Tc = 105ºC (V) |
Vf Макс. Холодний Tc = -40ºC (V) |
|||||||
|
BXRV-TR-2765G-06D0-A-3X |
2700 |
250 |
32.1 |
34.2 |
36.2 |
-14.4 |
31.0 |
37.2 |
|
6500 |
250 |
32.1 |
34.2 |
36.2 |
-15.5 |
31.0 |
37.2 |
|
|
BXRV-TR-xxxxS-06D0-A-3X |
2700 |
250 |
32.3 |
34.4 |
36.5 |
31.2 |
37.4 |
38.0 |
|
5000/5700 |
250 |
32.4 |
34.5 |
36.6 |
-14.1 |
31.4 |
37.5 |
|
Таблиця 7: Максимальний рейтинг
|
Параметр |
Максимальний рейтинг |
|
|
Температура спаю LED (Tj) |
125 градусів |
|
|
Температура зберігання |
-40 градусів до +85 градусів |
|
|
Робоча температура корпусу1 (Tc) |
85 градусів |
|
|
Температура паяння2 |
350 градусів або нижче максимум 3 секунди електропаяльником |
|
|
BXRV-TR-xxxxX-06D0-A-3X |
||
|
Канал 1 |
Канал 2 |
|
|
2700K |
5700K |
|
|
Максимальний комбінований струм приводу3 |
400 мА |
400 мА |
|
Максимальний піковий імпульсний струм приводу4 |
570 мА |
570 мА |
|
Максимальна загальна потужність |
14.5W |
|
